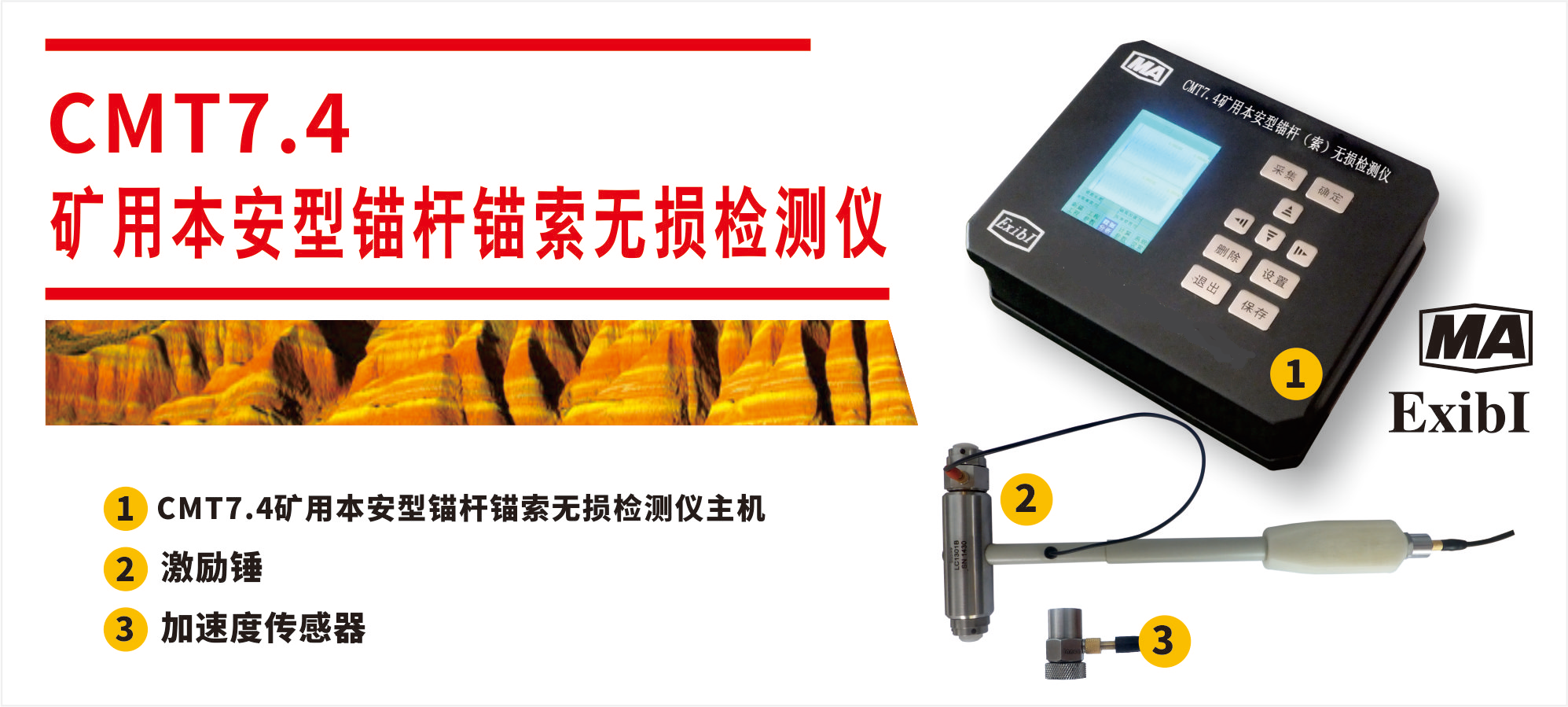

CMT7.4矿用本安型锚杆锚索无损检测仪

应用领域
1.         矿井下检测锚杆（索）的长度、极限锚固（拉拔）力
2.         评定矿井锚杆（索）是否达到设计的长度、极限锚固（拉拔）力等施工质量指标；
主要特点
1.         无损测试，不破坏锚杆（索）的锚固效果及工作载荷；
2.         可检测任何一根锚杆（索）的长度，对锚杆（索）不需另做任何处理；
3.         可测试任何一根锚杆（索）的极限锚固（拉拔）力，对锚杆（索）不需另做任何处理； 4.         测试方便，直接显示锚杆（索）的长度、极限锚固力、极限拉拔力；
5.         测试速度快，几分钟能完成一根测试；
6.         测试精度高，长度测试精度可达到95%以上，力的测试精度可达到92%以上；
7.         设备操作简便快捷、重复性好，人为影响因素少；
8.         军工级元器件，7.4伏电池供电，性能稳定、可靠性高；
9.         数据传输模式：USB传输；
解释软件中填充相关内容自动生成测试报告。

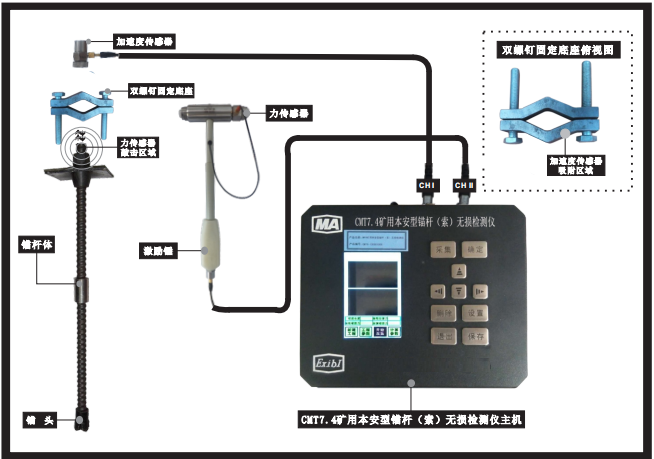

产品原理
    基于弹性波理论的范围，即锚杆、砂浆和围岩组成的体系中，从锚杆顶部发射声频应力波经杆体向四周传播，在锚杆与砂浆、砂浆与围岩的界面发生反射和透射。在锚固体系中，当锚杆、砂浆和围岩三者之间浇灌密实时，由于波阻抗差异不大，大部分能量透射到围岩提中。只有小部分能量反射回来；当砂浆浇灌不密实时，在砂浆中出现空穴，在空穴处将出现不同程度的波阻抗界面，表现为在原有的信号中迭加了强度不同的发射信号，根据突变点位置和反射信号强弱，就可以确定锚杆锚固质量并进行分析。
    锚杆长度的检测是采用声频应力波发射时间，输入同类型锚杆正常波速参数计算杆长。
